统一调度系统如何集成多种通信网络？
统一调度系统通过 IP 网络、RoIP 网关及系统接口，将 SIP 电话、无线电、广播、对讲、视频、报警和 GIS 连接起来，实现控制中心内多种通信资源的协同调度与统一管理。
贝克电信
工业厂区、交通控制中心或应急指挥中心很少只依赖单一通信网络。固定工作站可能使用 SIP 电话，危险区域可能需要防爆电话，现场人员依靠无线电通信，而生产区域还可能配置广播扬声器、对讲终端、CCTV 摄像机和报警设备。
当同一事件需要同时调用多套系统时，问题就会出现。调度员在处理气体报警、设备故障或安全事件时，可能需要确认事件位置、联系附近人员、呼叫无线电组、查看摄像机画面，并向受影响区域广播指令。如果各项资源彼此独立，操作员就必须在不同的控制台、联系人列表和软件平台之间反复切换。
统一调度系统通过 SIP、IP 网络、RoIP 网关、媒体接口和应用集成，将这些资源纳入同一个运行环境。现有设备不一定需要全部更换。首先要确定的是，每一项通信资源如何连接、控制，以及如何与控制中心实际使用的工作流程建立关联。
为什么不同通信系统仍然彼此独立
使用相同的 Ethernet 网络，并不意味着不同通信系统就能够直接协同工作。SIP 电话、无线电系统、公共广播设备、摄像机和报警设备采用不同的信令、寻址和控制方式。
SIP 电话通常注册到 IP PBX 或通信服务器。SIP 负责呼叫建立和路由，而语音则以 IP 媒体的形式传输。无线电信道的要求不同：发送音频、接收音频、PTT 控制以及接收状态检测，都可能需要与调度平台交换。广播系统主要处理分区、优先级和音频分配，而 CCTV 与报警系统则使用摄像机 ID、事件 ID、位置信息和应用数据。
因此，集成可以发生在多个不同层级：
| 集成层级 | 典型功能 | 示例 |
|---|---|---|
| 信令 | 注册、呼叫建立、路由 | SIP、SIP Trunk |
| 媒体 | 语音与音频传输 | RTP、音频接口 |
| 控制 | 发送、接收及设备控制 | PTT、COR、I/O、广播优先级 |
| 应用 | 事件、位置与资源关联 | API、GIS、VMS、报警集成 |
这也解释了为什么部分设备可以直接通过 SIP 注册，部分设备需要通过网关接入，而其他系统则必须通过 API 或专用平台接口进行集成。
传统电话系统主要管理分机、中继和通话。统一调度则将这一模式扩展到无线电信道、广播分区、摄像机、报警点、GIS 位置以及第三方业务资源。

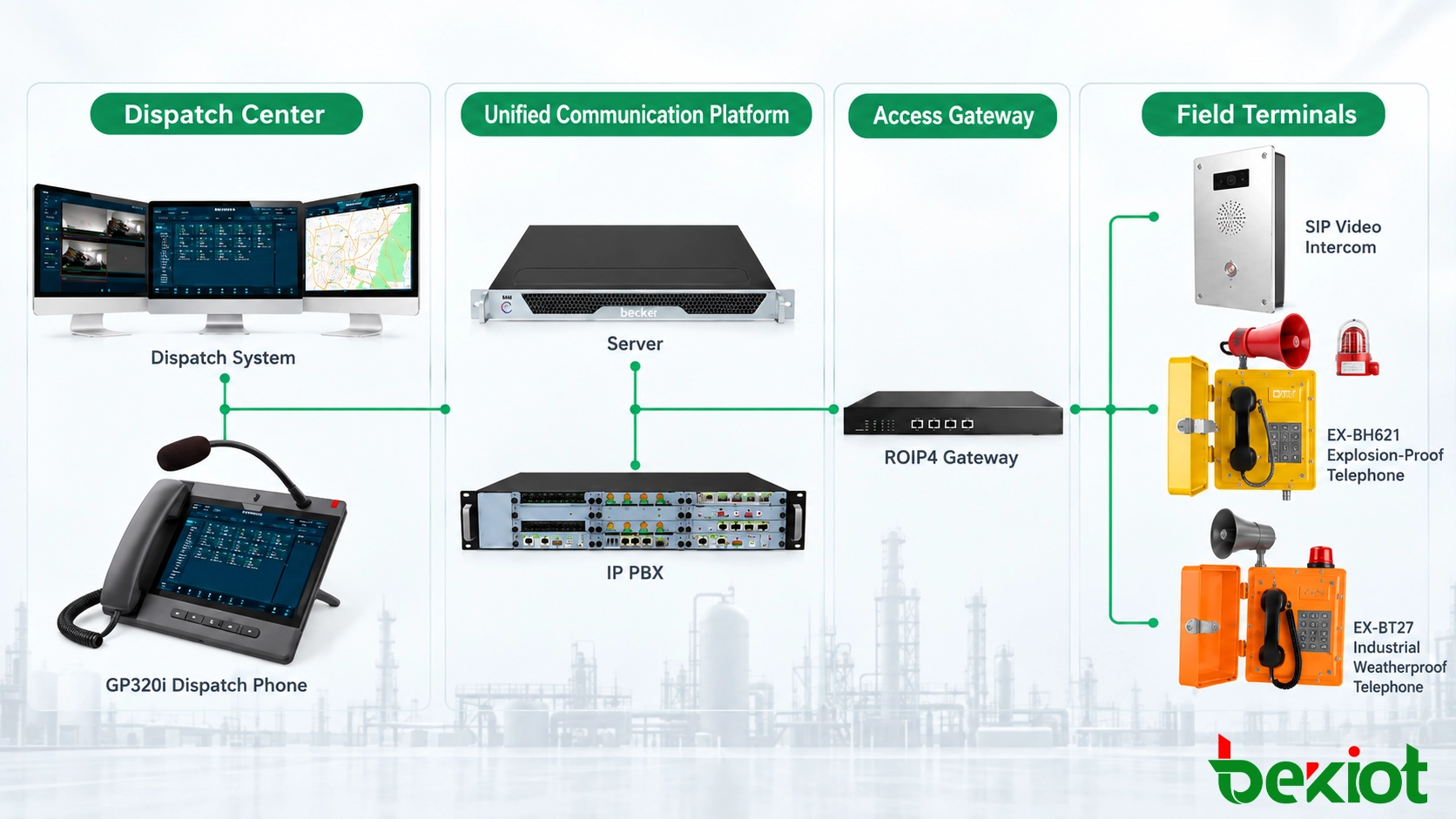

统一调度系统架构
实际系统通常可以分为四个部分：调度层、通信核心、接入层和现场资源。服务器与网关的数量会随项目规模而变化，但基本通信逻辑大致相同。
调度层
调度层是操作员实际工作的界面。它可以整合调度软件、桌面调度台、广播控制台、GIS、视频窗口、通信组和事件信息。
资源应按照实际业务含义呈现，而不是只按照设备编号显示。操作员可以直接选择维护团队、无线电信道 2、储罐区广播或东门对讲，而不需要先确认该资源究竟由哪一套底层平台管理。
通信核心
核心平台负责 SIP 注册、号码管理、呼叫路由、会议、权限以及媒体服务。根据容量和可靠性要求，系统可能包括 IP PBX、统一通信服务器、调度服务器和录音服务。
SIP 电话、调度电话和兼容的对讲终端可以直接注册。其他系统则通过网关或应用层接口连接到核心平台。
接入层
接入层负责转换和连接无法直接接入 IP 调度环境的通信资源。RoIP 网关用于连接无线电信道，语音网关可以保留模拟电话或原有 PBX 资源，而广播接口则可以接入现有公共广播基础设施。
对于现有系统改造项目而言，这一层往往比调度界面本身更加重要。在考虑更换设备之前，应先检查现有设备是否具备可利用的接口。
现场资源
现场资源可能包括 IP 电话、工业电话、防爆电话、SIP 对讲终端、广播扬声器、音柱、手持无线电、车载无线电、摄像机和报警设备。
统一调度并不会替代根据实际使用环境选择终端设备的必要性。危险区域仍然需要合适的防爆设备，而户外暴露区域则可能需要具备防水、防尘和耐候能力的工业终端。
电话与 SIP 集成
基于 SIP 的终端通常是最容易集成的通信资源。IP 电话、调度电话和 SIP 对讲可以使用独立账号或分机号码注册到通信平台。之后由平台统一管理路由、权限和通信组。
同一套环境可以支持直接呼叫、组通信、转接和会议功能，而不需要为每一种终端配置独立的控制界面。
现有电话系统
已经部署模拟电话或现有 PBX 的场所，不一定需要完整更换原有系统。模拟电话可以通过 FXS 网关接入，而现有 PBX 如果具备兼容接口，也可以通过 SIP Trunk 或语音网关连接。
当新旧系统并存时，号码规划变得非常重要。应在系统切换之前确定分机号码范围、路由优先级和同时通话信道数，以确保两侧用户都能够正常呼叫所需目标，而不会发生号码冲突。
因此，统一调度项目可以采用分阶段部署方式。在需要新增功能的区域部署新的 SIP 终端，而仍可正常使用的原有电话则可以通过合适的网关继续使用。
通过 RoIP 集成无线电
无线电集成与普通 SIP 电话不同，因为调度平台除了处理语音之外，还需要控制更多功能。平台必须能够启动无线电发射，并判断无线电信道何时正在接收通信。

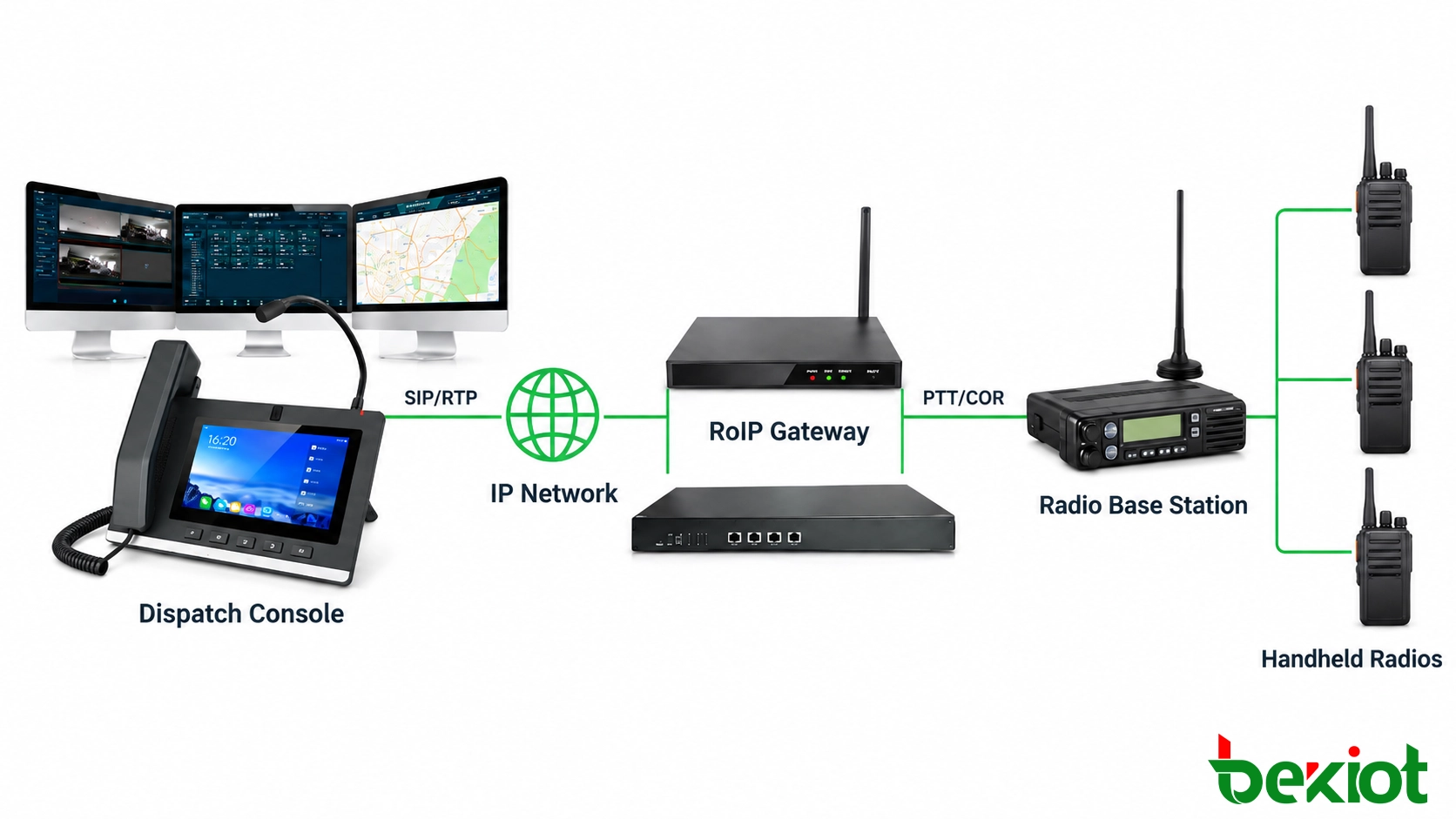

RoIP 网关位于无线电设备和 IP 网络之间。无线电侧通常承载发送音频、接收音频以及 PTT、COR 等控制信号。网络侧则将所需的音频和控制信息传送到调度系统。
简化后的通信路径如下：
调度台 → IP 网络 → RoIP 网关 → 无线电基站 → 手持无线电
完成连接后，无线电信道就可以作为一项调度资源显示在平台中。操作员可以直接从调度界面选择生产、维护、安保或应急信道，而不需要操作独立的无线电控制台。
多信道 RoIP 网关可以连接多项无线电资源，同时保持每个信道在平台中具有独立标识。之后可根据每个站点所需的无线电接口数量，选择单信道或多信道网关。
无线电接口要求
在部署之前，应先确认无线电连接条件。重要参数包括音频接口、发送与接收电平、PTT 控制方式、COR 或接收检测，以及信道工作方式。
仅能传输音频并不代表已经建立完整的调度连接。系统可能能够正常传送接收到的语音，但如果 PTT 控制没有正确配置，仍然可能无法进行无线电发射。
网络性能同样重要。过高的延迟、抖动或丢包都可能影响 Push-to-Talk 通信的实际使用效果，尤其是在通过远程 IP 链路连接无线电资源时。
相关方案： 无线电调度系统
广播、视频与报警集成
公共广播、视频和报警系统不应只是以独立应用的形式加入调度界面。只有当每项资源都与实际区域、设备或业务事件建立关联时，它们才能发挥更大的价值。
公共广播
SIP 广播设备可以通过 IP 通信环境直接接入，而传统功放和扬声器网络则可能需要音频网关或广播网关。
扬声器通常按照实际业务区域进行划分，例如生产区、仓库、装卸区或室外场地。调度员只需要选择目标区域，而不需要逐一控制每个扬声器。
广播优先级也应提前设置。日常通知、业务消息和紧急指令可能需要不同的优先级，以确保关键通信不会被较低优先级的音频占用。
视频集成
CCTV 集成采用的是资源关联方式，而不是类似电话系统的注册方式。摄像机可以与入口、生产单元、报警区域或现场终端建立关联。
当收到对讲呼叫或报警时，平台可以自动显示相关摄像机，或直接提供对应的实时视频。操作员无需先在大量摄像机列表中查找，就可以直接查看受影响区域。
报警集成
气体探测器、紧急按钮、火灾报警系统以及第三方监控平台，可以通过 API、数字 I/O 或其他支持的接口提供事件信息。
平台应能够识别事件类型、来源和位置。之后利用这些信息查找与同一区域相关联的通信资源。
例如，储罐区 A 可能与以下资源建立关联：
- 一部防爆电话；
- 一个维护无线电信道；
- 本地广播分区；
- 附近的 CCTV 摄像机；
- 一个气体检测点；
- 负责的运行团队。
因此，平台并不是简单地将多套系统同时显示在一个界面上，而是在事件与处理该事件所需的通信资源之间建立关联。
事件驱动调度
事件驱动调度将资源集成转化为实际的操作流程。调度员不再从设备列表开始操作，而是直接从事件本身开始处置。
以工艺区域发生气体报警为例。报警系统会发送包含位置或设备标识符的事件。调度平台根据该标识符获取相关的 GIS 位置、摄像机、电话终端、无线电信道、广播分区以及负责人员。

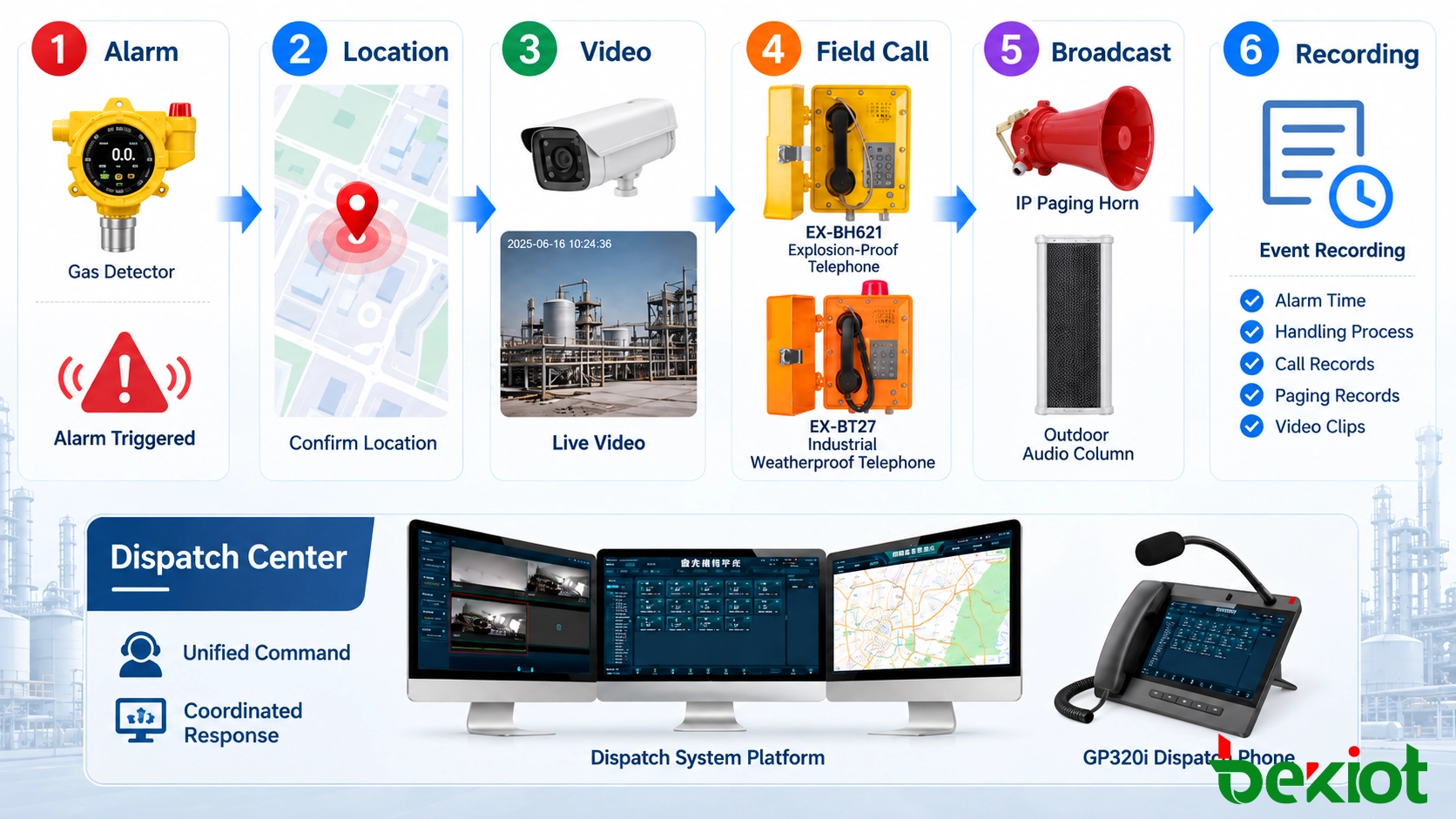

一个典型的处理流程可以是：
报警 → 位置 → 视频确认 → 现场呼叫 → 分区广播 → 协同处置 → 录音
操作员可以先通过视频确认受影响区域，再通过工业电话或无线电信道联系附近人员。如果事件扩大，还可以将其他团队加入临时通信组或会议。之后只向相关广播分区发布指令。
通话、调度操作和通信记录都可以与事件建立关联，以供后续查询和分析。
自动化功能应根据业务风险进行设置。平台可以自动定位事件、显示相关资源并准备通信操作。对于重要指令、疏散广播或与生产相关的决策，仍然可以保留操作员确认流程。
这种平衡对于工业和应急环境尤其重要。快速获取信息十分有价值，但业务权限与责任仍然必须保持清晰明确。
集成与部署规划
系统设计应从现有通信环境开始，而不是先确定某一种服务器或控制台型号。第一步应确认现场已经安装哪些系统、有哪些接口可以使用，以及哪些资源实际上需要彼此通信。
| 资源 | 规划要点 |
|---|---|
| SIP 设备 | 数量、账号、Codec、同时通话数 |
| 模拟电话 | FXS 端口、号码规划、现有线路 |
| 现有 PBX | SIP Trunk、路由、同时信道数 |
| 无线电 | 无线电类型、信道数量、音频、PTT 和 COR |
| 公共广播 | 分区、优先级、SIP 或模拟接口 |
| CCTV | 摄像机 ID、位置、VMS 接口 |
| 报警 | 事件类型、位置、API 或 I/O 接口 |
| 调度 | 操作员席位、权限、备用席位 |
| 录音 | 信道、保存期限、存储容量 |
| 网络 | VLAN、QoS、WAN 链路和冗余 |
资源映射
确认接口之后，还需要按照实际使用方式整理资源。大型场所可能有数百个分机、多个无线电信道、多个广播分区以及大量摄像机。如果把所有设备都以单一列表方式呈现，反而会降低调度操作效率。
更合理的方式是按照部门、站点、业务区域、工作角色、无线电组、广播分区或事件类型对资源进行分组。例如，一部维护电话在日常运行时可以属于维护部门，而在重大事件发生时，也可以同时出现在应急响应组中。
可靠性
随着越来越多通信功能依赖 IP 环境，网络和服务器可用性也成为通信系统设计的一部分。关键项目可能需要冗余服务器、备用调度席位、UPS 电源、具备冗余能力的交换网络以及备用通信路径。
多站点系统还应评估 WAN 延迟、丢包，以及远程链路中断后系统应如何运行。当业务要求在 WAN 故障时仍然维持站点级运行，本地通信功能就应继续保持可用。
当同一网络还需要承载视频、办公数据或其他大流量应用时，可以利用 VLAN 和 QoS 策略对关键语音与调度流量进行隔离或优先处理。
对于现有场所，一个实际可行的实施顺序是：
现有资源 → 接口检查 → 网络集成 → 资源映射 → 调度工作流程
这一顺序可以避免仅仅因为设备属于旧系统就进行更换。只要设备仍具备合适的接口，就可以继续使用，再通过网关和应用集成逐步建立统一的 IP 调度环境。
因此，统一调度系统并不是由同一个界面上显示多少种通信功能来定义。它真正的价值在于连接过去彼此独立运行的资源，并根据位置、角色和事件提供对应的通信能力。
在系统规划阶段，Becke Telcom 可以先评估现有电话系统、无线电信道、广播分区、报警接口、网络状况和调度席位，再确定所需的 IP PBX、RoIP 网关、调度台及现场终端配置。对于复杂项目，首先需要回答的仍然是实际问题：哪些系统应该保留、哪些资源需要彼此通信，以及事件发生时应启动什么样的通信工作流程？
